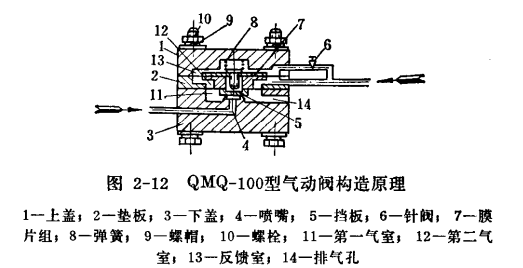

氣動閥:QMQ-100型氣動閥，是氣動脈沖收塵器的一種控制元件，它用來打開脈沖閥的噴吹口和控制噴吹時間(脈沖寬度)。它的構造如圖2-12.

　　氣動閥的第一氣室11--端通脈沖閥的背壓室，另一端通排氣孔14。第二氣室12接入由氣動分配器或雙輸出脈沖源傳來的信號。反饋室13從第二氣室12接入反饋回路并有針閥加以調節。

　　在無信號時，各氣室的壓力均相等，借彈簧8的壓力，壓迫膜片組7，使擋板5緊蓋噴嘴4。當信號傳來時，第二氣室突然增壓，使膜片組感受向上的壓力，從而壓縮彈簧頂起膜片組，隨之擋板離開排氣噴嘴，脈沖閥背壓室開始排氣、泄壓,這時在第一氣室也產生一定的壓力, 加強抬起膜片組的力量。 與此同時, 由第二氣室經反饋回路通過針閥6

　　向反饋室充氣, 使反饋室壓力增加, 對膜片組產生向下的作用力。 此力與彈簧壓力的合力超過第二氣室和第一氣室產生的向上作用力時,膜片組隨著向下移動, 擋板蓋住噴嘴, 脈沖閥背壓室的排氣隨即停止, 而脈沖閥的噴吹口即被關閉,這樣就完成了一次噴吹。 調節針閥的開度可控制反饋室的充氣時間, 因此氣動閥不僅可作為排氣開關, 而且具有調節噴吹時間的作用。
