木工除塵少不了三個裝置，管道系統，風機系統，過濾系統。在這三個系統中，不同配置的結構和功能是不一樣的，但是最基本的原理都是一樣，就像人帶口罩一樣。管道連接木工機械和過濾系統，風機工作使管道產生負壓吸塵。其中最主要的是風機的配置和過濾布袋的性能。

風機的配置是根據生產車間機器的個數機排列方式計算，這需要專業的人員計算配置，使得每個機器的過濾接口的風量達到一致，才能有效的除塵。除塵過濾布袋要根據不同的環境選擇，不同的木工車間產生的粉塵性質是不一樣的。

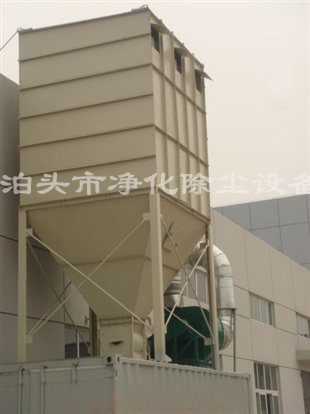

含有木屑顆粒的氣流經過風機輸送至布袋過濾器的導流倉中，氣流在導流板的作用下流速降低，較重的木屑顆粒在重力的作用下落入灰倉里，其它較輕細的粉塵隨氣流向上吸附在濾袋的外表面上，經過布袋的過濾后，干凈的氣體進入排風室中并排到外面。隨著過濾工況的持續，積聚在濾袋外表面上的粉塵會越來越多，相應的就會增加系統的運行阻力，降低系統的除塵效率，為此，本系統配置了自動脈沖清灰裝置，此套裝置由脈沖控制儀、脈沖閥、速聯、汽包及噴氣管等組成。根據木屑顆粒的特性，可在脈沖控制儀上設定脈沖幅度和脈沖頻率。脈沖幅度和頻率設定完成后，在工作過程中，系統會自動完成過濾布袋的清灰，從而大大增加形同的過濾效率并延長過濾布袋的使用壽命。

型 號     技術參數				DMC-32(B)	DMC-48(B)	DMC-64(B)	DMC-80(B)	DMC-96(B)	DMC-112(B)	DMC-120(B)
處理風量  (m3/h)		注1		2178	3258	4347	5436	6525	7614	8150
		注2		1452	2172	2898	3624	4350	5076	5436
總過濾面積  (m2)				24.2	36.2	48.3	60.4	72.5	84.6	90.6
濾袋條數（條）				32	48	64	80	96	112	120
脈沖閥			型號	1英寸（25mm）
			數量（個）	4	6	8	10	12	14	15
過濾風速    （m/min）				1.0～1.5
阻  力  （pa）				<1200
進口濃度 (g/Nm3)				200
出口濃度（mg/Nm3）				≤30
收塵器承受負壓				5000
壓縮 空氣	壓力（Pa）			(2～4)×105
	耗氣m3/min			0.1	0.15	0.2	0.25	0.3	0.35	0.4
風機	型號			4-68No3.55A	4-68No3.55A	4-72No4.0A	4-72No4.0A	4-72No4.5A	4-72No4.5A	4-72No4.5A
	電機			Y100L-2 P=3.0KW	Y100L-2 P=3.0KW	Y132S1-2 P=5.5KW	Y132S1-2 P=5.5KW	Y132S2-2 P=7.5KW	Y132S2-2 P=7.5KW	Y132S2-2 P=7.5KW
剛性葉輪下料機				φ300×300
保溫面積   M2				11.5	13.5	16.5	17.3	18.5	19.8	21.6
設備重量   Kg				950	1500	1850	2120	2680	3070	3560

說明：1、處理風量中“注1”指入口濃度小于100g/N·M³時的處理能力，“注2”指入口濃度大于100g/N·M³時的處理能力。
